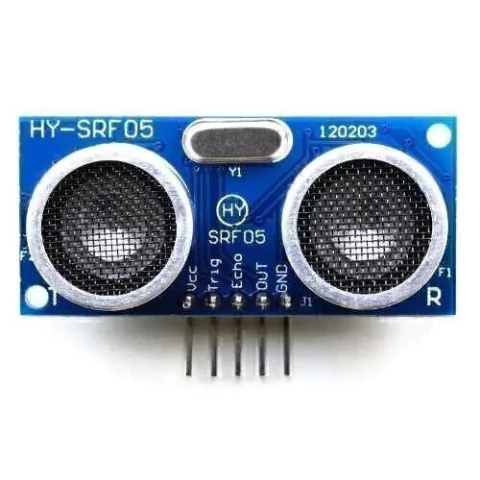

HC-SR05/HY-SRF05 - Sensor distancia por ultrasonido
El Sensor Ultrasónico HC-SR05 HY-SRF05 es un dispositivo capaz de medir la distancia que existe entre él y un obstáculo en frente, mediante el uso de ultrasonidos (tren de pulso a alta frecuencia, la cual no es audible), con un rango entre 2 a 450cm.
Este sensor contiene toda la electrónica necesaria para lograr determinar la medición de distancia.
Es un sensor pequeño, económico, y de amplio uso en proyectos de electrónica. Este modelo en particular es una actualización del popular HC-SR04 con mejor precisión. Tiene 5 pines y se puede utilizar en 1 pin modo trigger/echo o 2 pines.
Características:
• Tensión de Funcionamiento: 4.5 a 5.5 VDC
• Corriente Stand By: <2 mA
• Corriente de Operación: 10 a 40mA
• Frecuencia de Funcionamiento: 40 kHz
• Señal de Salida: Tren de Pulsos, nivel alto a 5V, nivel bajo a 0V
• Ángulo Eficaz de Detección: < 15°
• Distancia de Detección: 2 - 450 cm
• Resolución: 0,3 cm
• Señal de Entrada para Disparo (Trigger): TTL Pulso 10us
• Señal de Salida para Eco (Echo) a: Señal PWL de TTL
