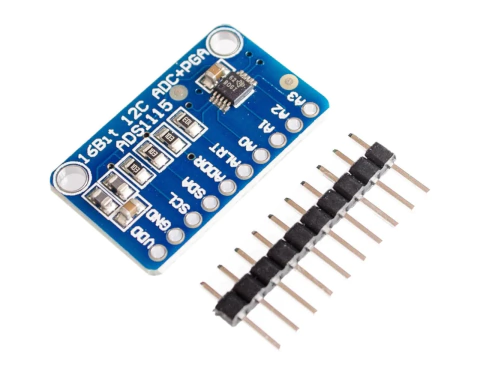

Modulo Conversor Analogico Digital ADC
Basado en el ADC ADS1115
Descripción General
El ADS1115 proporciona una precisión de 16 bits a 860 muestras / segundo a través de I2C. El chip puede ser configurado como 4 canales de entrada de un solo extremo, o dos canales diferenciales.
El chip ADS1115 de este módulo tiene un conversor delta sigma de 16 bits de resolución, puede leer 4 señales indivuales o 2 diferenciales, un comparador programable con salida directa al pin alrt, y ganancia programable que le permiten leer hasta 256mV en escala completa; haciendo de este un dispositivo muy versátil.
Los datos digitales son leídos mediante bus I2C y puede alcanzar hasta 860 muestas por segundo, existen librerias para su uso rápido en arduino. Direccion I2c por defecto: 0x48.
Incluye un amplificador de ganancia programable, hasta x16, para señales de baja nivel
Especificaciones:
Voltaje de Alimentación: 2.0V- 5.5V DC
Corriente de alimentación: 200uA en modo de lectura continua, y un modo de auto apagado 5uA
Interface con microcontrolador: I2C
Muestras por segundo: 8 - 860
4 canales en modo individual, 2 canales en modo comparador
Comparador programable
Direccion I2C: seleccionable con el pic addr, hasta cuatro direcciones 0x48-0x4B.
Circuito de acondicionamiento con divisor de voltaje y filtro RC
Rango de ganancia programable: 1-128
Conversor Analogico Digital ADC ADS1115 I2C Arduino Nubbeo
Modulo Conversor Analogico Digital ADC
Basado en el ADC ADS1115
Descripción General
El ADS1115 proporciona una precisión de 16 bits a 860 muestras / segundo a través de I2C. El chip puede ser configurado como 4 canales de entrada de un solo extremo, o dos canales diferenciales.
El chip ADS1115 de este módulo tiene un conversor delta sigma de 16 bits de resolución, puede leer 4 señales indivuales o 2 diferenciales, un comparador programable con salida directa al pin alrt, y ganancia programable que le permiten leer hasta 256mV en escala completa; haciendo de este un dispositivo muy versátil.
Los datos digitales son leídos mediante bus I2C y puede alcanzar hasta 860 muestas por segundo, existen librerias para su uso rápido en arduino. Direccion I2c por defecto: 0x48.
Incluye un amplificador de ganancia programable, hasta x16, para señales de baja nivel
Especificaciones:
Voltaje de Alimentación: 2.0V- 5.5V DC
Corriente de alimentación: 200uA en modo de lectura continua, y un modo de auto apagado 5uA
Interface con microcontrolador: I2C
Muestras por segundo: 8 - 860
4 canales en modo individual, 2 canales en modo comparador
Comparador programable
Direccion I2C: seleccionable con el pic addr, hasta cuatro direcciones 0x48-0x4B.
Circuito de acondicionamiento con divisor de voltaje y filtro RC
Rango de ganancia programable: 1-128
