Caudalimetro YF-S201
Sensor Flujo de Liquidos 1-30 litros/minuto
Excelente calidad

Descripcion General
El YF-S201 es un sensor de flujo que se puede utilizar para medir el flujo de liquidos en aplicaciones industriales y domesticas. Este sensor consiste basicamente en un cuerpo de valvula de plastico, un rotor y un sensor de efecto Hall. El rotor de molinete gira cuando el agua/liquido fluye a traves de la valvula y su velocidad sera directamente proporcional a la velocidad de flujo. El sensor de efecto Hall proporcionara un impulso electrico con cada revolucion del rotor molinete. Este modulo sensor de flujo de agua puede ser facilmente interconectado con microcontroladores, placas Arduino y Raspberry Pi. Conecte la salida PWM de este modulo a un pin del microcontrolador y cuente el numero de impulsos por unidad de tiempo. La tasa de flujo de agua sera directamente proporcional al numero de pulsos contados.

El sensor viene con tres cables: rojo (energia 5-24VDC), negro (tierra) y amarillo (salida de pulsos de efecto Hall). Al contar los pulsos de la salida del sensor, se puede calcular facilmente el flujo de agua. Cada pulso es de aproximadamente 2.25 mililitros. Tenga en cuenta que esto no es un sensor de precision, y la frecuencia del pulso varia un poco dependiendo de la velocidad de flujo, presion del fluido y la orientacion del sensor. Si se necesita mas del 10% de precision se tendra que hacer la calibracion adecuada. Sin embargo, es genial para las tareas diarias cotidianas.
La señal de pulso es una simple onda cuadrada asi que es bastante facil de registrar y convertir en litros por minuto utilizando la siguiente formula:
Frecuencia de pulsos (Hz) / 7 = caudal en L / min

Caracteristicas
Modelo: YF-S201
Tension de trabajo: 5V ~ 24V DC
Tipo de sensor: Hall Effect
Consumo: 15mA @ 5V
Voltaje de Salida: 5V TTL
Temperatura de operacion: -25°C ~ 80°C
Flujo de trabajo: 1 a 30 L/min
Precision: +/-10%
Maxima Presion de Agua: 2.0 MPa
Salida del Ciclo de Trabajo: 50% +-10%
Pulsos por Litro: 450
Largo del cable: 15cm
Rosca de conexion: 1/2"

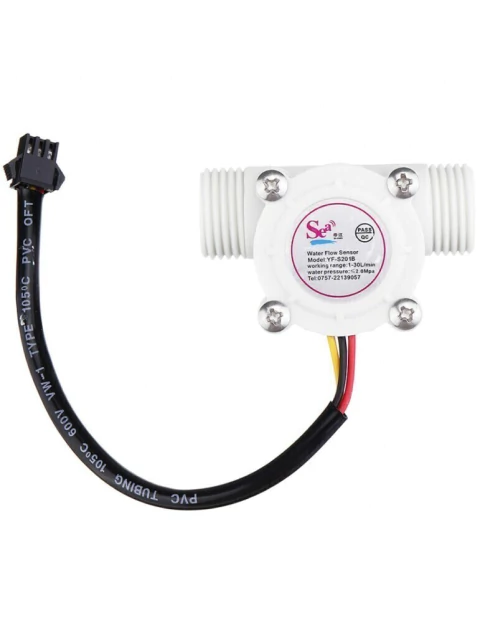

Caudalimetro Sensor Flujo 30 Ltr/min Yf-s201 Arduino Nubbeo
